PoE injektor 30 W, 2,5 Gb/s, IEEE 802.3af/at – SDAPO PSE30TG

PoE injektor 30 W je aktivni napajalni injektor za eno združljivo Ethernet napravo po standardu IEEE 802.3af ali 802.3at. Podatke in napajanje združi na istem omrežnem kablu, zato lahko PoE dodate povezavi, pri kateri stikalo ali usmerjevalnik nima lastnega PoE izhoda.

Model podpira 1000 in 2500 Mb/s, največjo navedeno PoE moč 30 W ter Mode A po paricah 1/2 in 3/6. Pred priklopom vedno primerjajte standard, zahtevano moč in omrežno hitrost ciljne naprave.

PoE injektor 30 W – ključne lastnosti

• aktivni PoE po IEEE 802.3af/at,
• največja navedena PoE moč 30 W,

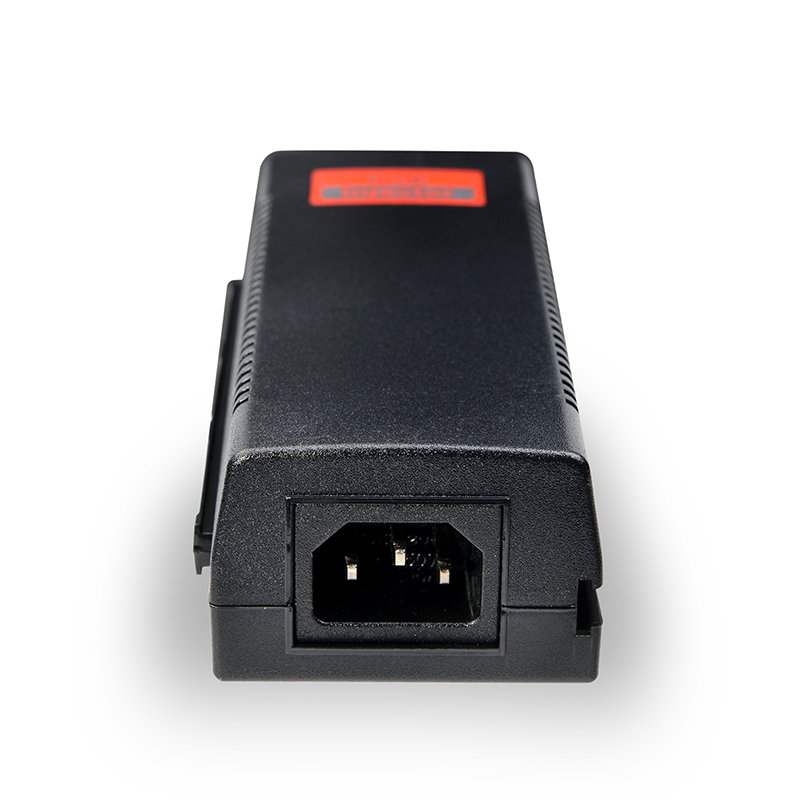

• vhodno napajanje 100–240 V AC, 50/60 Hz,
• izhod približno 54 V DC,
• Mode A: 1/2 pozitivno in 3/6 negativno,
• Ethernet 1000/2500 Mb/s,
• prenos po ustreznem kablu do približno 100 m, odvisno od pogojev.

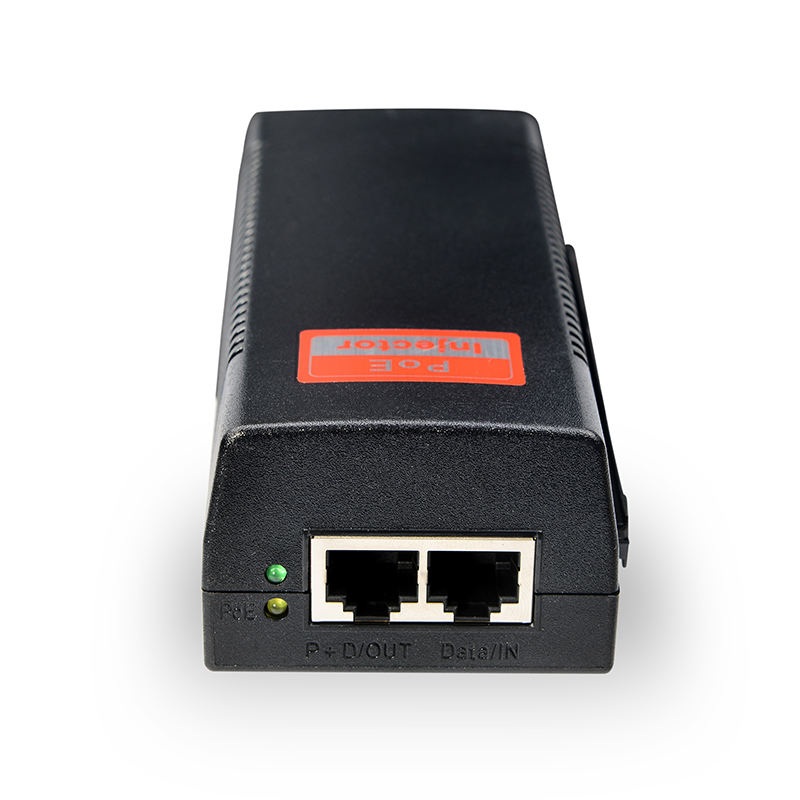

PoE injektor 30 W ima ločena omrežna priključka za podatkovni vhod in PoE izhod. Napačna menjava priključkov prepreči pravilno delovanje, zato sledite oznakam na ohišju.

Kako priključiti injektor

1. Podatkovni kabel iz usmerjevalnika ali stikala priključite v vhod LAN/Data.
2. Kabel do PoE naprave priključite v izhod PoE/Data + Power.
3. Preverite, da končna naprava podpira IEEE 802.3af ali 802.3at.
4. Šele nato priključite injektor v omrežno napajanje.
5. Preverite povezavo in delovanje naprave pri običajni obremenitvi.

Injektor namestite v suh, zračen prostor in ga ne prekrivajte. Kabli naj bodo mehansko razbremenjeni. Če je priključena kamera ali dostopna točka zunaj, mora biti zunanji del napeljave sam ustrezno zaščiten; notranji injektor ni zaradi tega samodejno vremensko odporen.

Aktivni PoE IEEE 802.3af/at

Aktivni PoE preveri združljivo končno napravo, preden ji zagotovi napajanje po Ethernet kablu. To ga razlikuje od pasivnih rešitev z vedno prisotno napetostjo. Kljub zaznavanju PoE injektor 30 W uporabljajte samo z opremo, ki ima jasno navedeno podporo IEEE 802.3af ali 802.3at.

PoE proračun mora vključevati dejansko porabo naprave in izgube na kablu. Oznaka 30 W je zgornja zmogljivost injektorja; moč, ki je na voljo končni napravi, je lahko nižja. Naprave, ki zahtevajo večjo moč ali drug standard, potrebujejo drug ustrezen vir.

Podpora 1 in 2,5 Gb/s

Za 2,5-Gigabit povezavo morajo to hitrost podpirati usmerjevalnik ali stikalo, injektor, končna naprava in kabel. Če je katerikoli člen omejen na 1 Gb/s, se povezava vzpostavi z nižjo skupno hitrostjo. PoE injektor 30 W podatkov ne pretvarja in počasnejše naprave ne pospeši.

Točne tehnične podatke za družino PSE30TG/PSE802G objavlja uradna stran proizvajalca SDAPO. Pred namestitvijo primerjajte oznako na izdelku in zahteve napajane naprave.

Omrežni kabel, kakovost spojev in razdalja

Proizvajalec navaja povezavo do približno 100 m pri ustreznem kablu in pogojih. Slab konektor, poškodovana parica ali neustrezen kabel lahko vpliva hkrati na podatke in napajanje. Pri daljših trasah uporabite kakovosten pravilno zaključen kabel ter se izogibajte nepotrebnim spojkam.

Po namestitvi preverite stabilnost tudi takrat, ko je naprava najbolj obremenjena, na primer ko kamera vključi IR-osvetlitev ali dostopna točka oddaja z večjo močjo. Če se naprava takrat ponovno zaganja, preverite PoE proračun, dolžino kabla in kontakte.

Če povezava ali napajanje ne deluje

• preverite pravilno uporabo priključkov LAN in PoE,
• potrdite IEEE 802.3af/at na končni napravi,
• preverite zahtevano moč in napetost,
• poskusite krajši znano delujoč Ethernet kabel,
• preverite hitrost ter stanje vrat brez injektorja, kadar je to mogoče,
• preglejte ohišje in napajalni kabel za poškodbe ali pregrevanje.

PoE injektor 30 W ne priklapljajte na neoznačeno pasivno PoE opremo samo zato, ker uporablja RJ45 konektor. Mehanska oblika ne zagotavlja električne združljivosti.

Ali lahko z njim napajam dve napravi?

Ne neposredno. Model ima en PoE izhod in je namenjen eni združljivi napravi.

Ali deluje kot omrežno stikalo?

Ne. Injektor obstoječi podatkovni povezavi doda napajanje; ne razdeli je na več vrat.

Za ustrezne kable si oglejte omrežne kable in adapterje OD A–Ž.

Končni preizkus PoE povezave

Po montaži preverite omrežno povezavo in stabilno napajanje končne naprave. Če se naprava ponovno zaganja, preverite porabo, dolžino in kakovost kabla ter standard obeh strani. PoE injektor 30 W uporabljajte z združljivo opremo IEEE 802.3af/at.

PoE injektor 30 W namestite na zračno mesto, kjer priključki in napajalni kabel niso mehansko obremenjeni.
