Napajalni kabelski komplet 4GA, 5600 W za avtoakustiko – KUERL K382

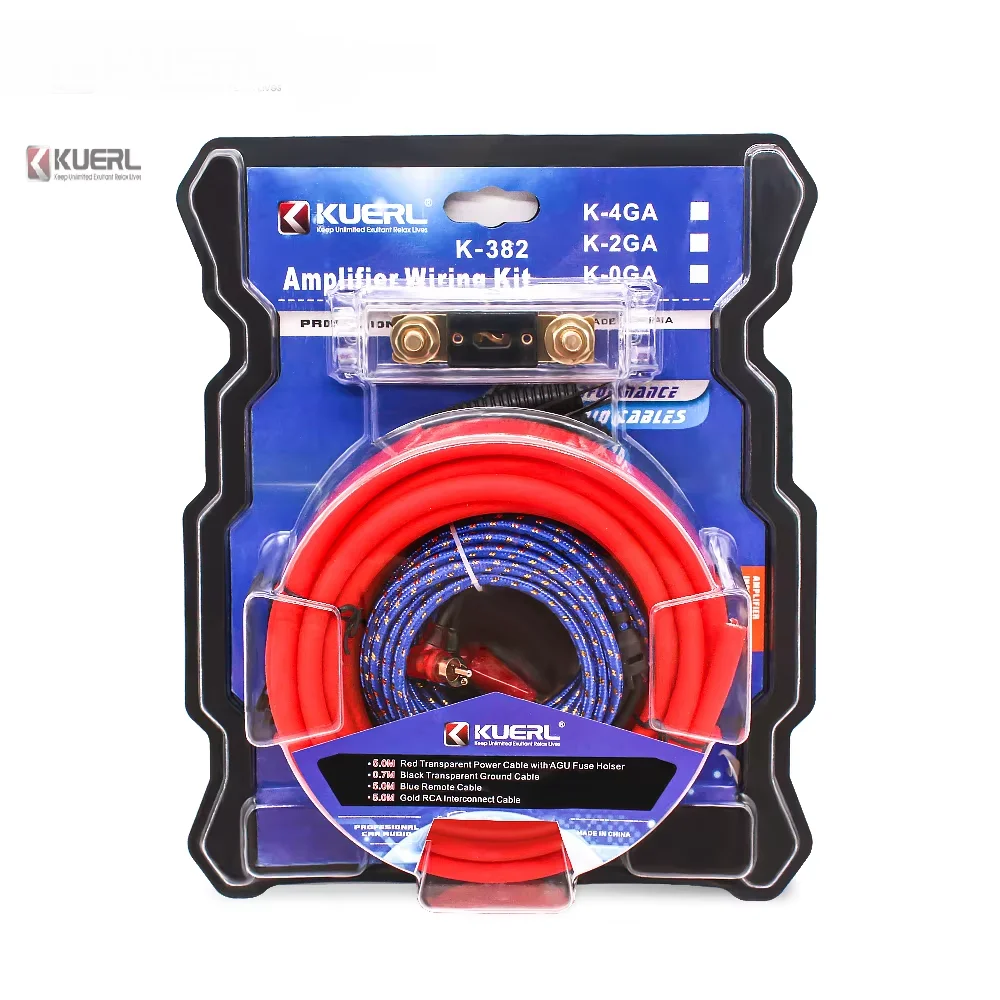

napajalni set za avtoavdio je namenjen načrtovani vgradnji avtomobilskega avdio ojačevalnika. Točni komplet K-382 vključuje napajalni in masni vod, zvočniški kabel, RCA avdio povezavo, krmilni vod, držalo varovalke ter priključne dele, prikazane na embalaži.

Oznaka »5600 W« na kompletu je modelna oziroma tržna navedba in ne dokazuje primerne neprekinjene moči napeljave. Kabel in varovalko vedno izberite po največjem toku ojačevalnika, dolžini napeljave, materialu vodnika in navodilih proizvajalca opreme.

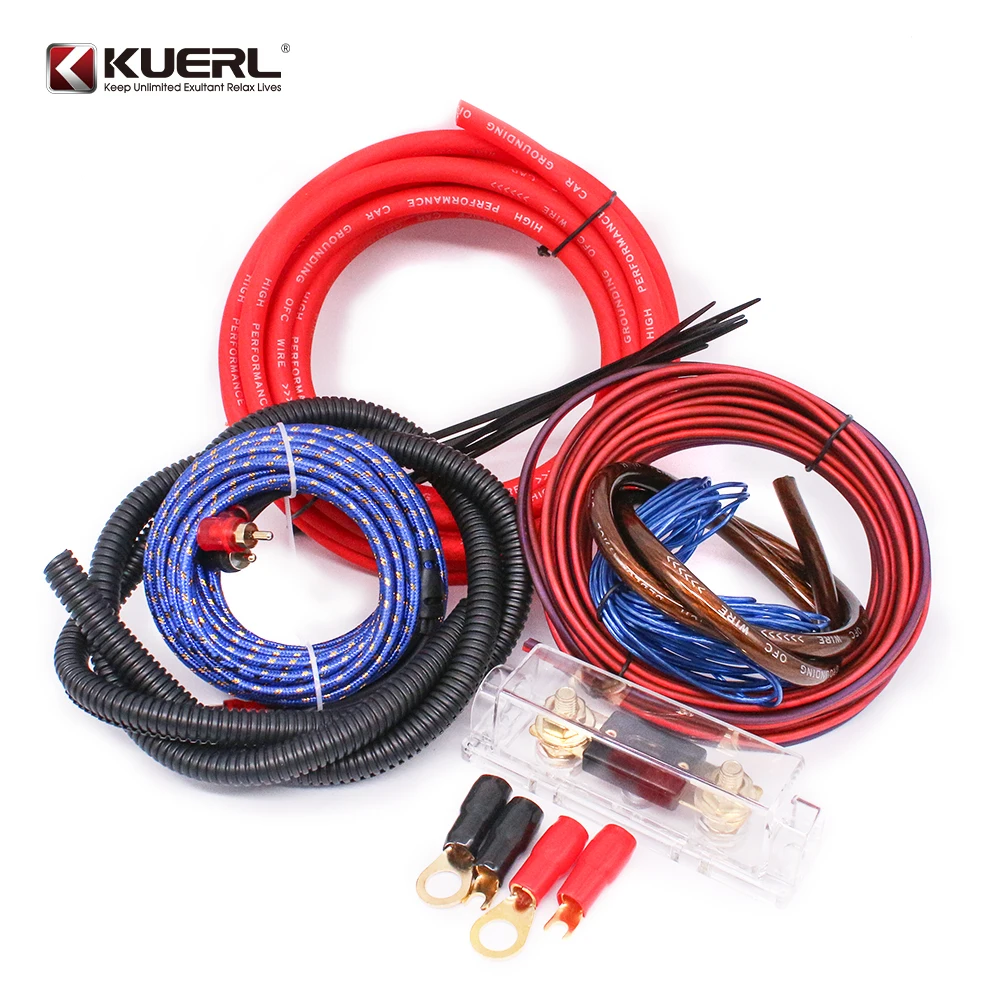

napajalni set za avtoavdio – vsebina

• 5 m napajalnega voda 4GA,
• 0,7 m masnega voda,
• 5 m zvočniškega kabla,
• 5 m RCA avdio povezovalnega kabla,
• 5 m krmilnega oziroma remote voda,
• držalo varovalke, varovalka in priključni deli iz točnega kompleta K-382.

Pred montažo preverite vsebino in poškodbe izolacije. napajalni set za avtoavdio je osnovni sklop materiala; vozilo ali ojačevalnik lahko zahteva dodatne uvodnice, zaščitno cev, adapterske sponke ali drugačen priključni element.

Kdaj je 4GA primerna izbira

Potrebni prerez ni določen samo z močjo, napisano na škatli. Ključni so dejanski vhodni tok ojačevalnika, učinkovitost, dolžina pozitivnega in masnega voda ter dovoljen padec napetosti. Preverite priporočeno napeljavo v navodilih ojačevalnika in izberite večji prerez, kadar izračun ali proizvajalec to zahteva.

Oznaka 4GA opisuje velikostni razred, ne pa nujno sestave vodnika. Pri kritičnih sistemih preverite material, dejanski presek in kakovost priključkov. Slabo izdelan spoj lahko postane najšibkejša in najbolj vroča točka tudi pri debelem kablu.

Tehnično poglavje Victron Energy DC wiring prikazuje povezavo med tokom, dolžino, prerezom, padcem napetosti in zaščito. Ta načela uporabite skupaj z navodili vozila ter avdio opreme.

Glavna varovalka je zaščita kabla

Držalo glavne varovalke postavite čim bliže pozitivnemu polu akumulatorja. Tako je nezaščiteni odsek čim krajši. Vod od akumulatorja do držala mora biti mehansko zaščiten, pravilno pritrjen in brez možnosti drgnjenja ob kovinski rob.

Vrednost varovalke izberite po dovoljeni obremenitvi kabla in zahtevah sistema, ne po tržni navedbi 5600 W. Prevelika varovalka lahko dopusti nevarno segrevanje, premajhna pa povzroča nepotrebne prekinitve. napajalni set za avtoavdio priključite na akumulator šele, ko so vsi drugi spoji končani in pregledani.

Napajalni vod skozi vozilo

Pred razstavljanjem oblog načrtujte celotno pot. Izognite se izpušnemu sistemu, grelnim elementom, ostrim robovom, pedalu, sedežnim vodilom, zračnim blazinam in drugim premičnim ali varnostnim sklopom. Na prehodu skozi pločevino uporabite ustrezno uvodnico in dodatno zaščito.

Masni vod naj bo kratek in pritrjen na čisto, nepobarvano ter mehansko zanesljivo točko karoserije. Slaba masa lahko povzroči padec napetosti, zaščitne izklope, šum ali segrevanje. Spoj po montaži zaščitite pred korozijo, ne da bi poslabšali električni kontakt.

RCA, remote in zvočniški kabel

Signalni RCA kabel vodite ločeno od glavnega napajalnega voda, kadar to dopušča zasnova vozila. Krmilni vod priključite na namenski remote izhod avtoradia ali drugega ustreznega vira. Napačen priklop lahko povzroči, da je ojačevalnik stalno vključen in prazni akumulator.

Zvočniške vode priključite z enako polariteto in jih zaščitite pred kratkim stikom. Pri ojačevalniku preverite najmanjšo dovoljeno impedanco za izbrano vezavo. napajalni set za avtoavdio ne določa sam, kako morajo biti zvočniki povezani.

Pregled in prvi zagon

1. Izmerite oziroma preverite polariteto vseh napajalnih spojev.
2. Potrdite, da noben bakren del ni izpostavljen.
3. Preverite trdnost sponk, mase in držala varovalke.
4. Preverite, da se vodniki nikjer ne stiskajo ali drgnejo.
5. Vstavite pravilno varovalko šele po zaključenem pregledu.
6. Prvi preizkus izvedite pri nizki glasnosti in spremljajte napetost ter segrevanje.

Če se kabel, varovalka ali priključek segreva, sistem takoj izključite in odpravite vzrok. Če nimate izkušenj z električno napeljavo vozila, naj napajalni set za avtoavdio vgradi ustrezno usposobljen monter.

Več dodatkov je v kategoriji avtomobilska oprema OD A–Ž.

Načrt napeljave pred rezanjem kablov

Pred montažo določite mesto ojačevalnika, varovalke, masne točke in poti signalnih ter napajalnih vodov. Napajalni kabel zaščitite na prehodih skozi pločevino, RCA vod pa po možnosti napeljite stran od močnostnega voda. napajalni set za avtoavdio uporabite le, če preseki, dolžine in priloženi deli ustrezajo dejanski opremi.

napajalni set za avtoavdio po vgradnji ponovno preglejte, da so vsi spoji mehansko trdni in zaščiteni.
